Catalog Number | Description | Suitable Collet | Clamping Capacity | ØD | ØD1 | “L" | "L1" MIN | "L1" MAX | Coolant Style | |
---|---|---|---|---|---|---|---|---|---|---|

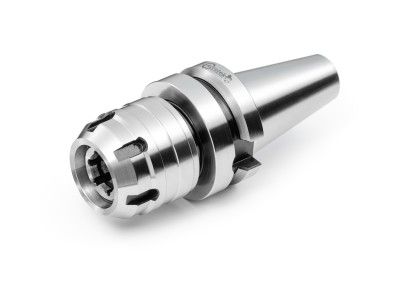

BT30 | 97102016 | BT30-MMC 20-80 | MC20 | 3--16 | 20 | 53 | 80 | 63 | 70 | AD Thru |
BT40 | 97122016 | BT40-MMC 20-80 | MC20 | 3--16 | 20 | 53 | 80 | 63 | 70 | AD Thru |
BT40 | 97122024 | BT40-MMC 20-120 | MC20 | 3--16 | 20 | 53 | 120 | 63 | 70 | AD Thru |
BT40 | 97123218 | BT40-MMC 32-90 | MC32 | 3--25 | 32 | 67 | 90 | 78 | 85 | AD Thru |
BT40 | 97122024 | BT40-MMC 32-120 | MC32 | 3--25 | 32 | 67 | 120 | 78 | 85 | AD Thru |
BT50 | 97142018 | BT50-MMC 20-90 | MC20 | 3--16 | 20 | 53 | 90 | 63 | 70 | AD Thru |
BT50 | 97142024 | BT50-MMC 20-120 | MC20 | 3--16 | 20 | 53 | 120 | 63 | 70 | AD Thru |
BT50 | 97143218 | BT50-MMC 32-90 | MC32 | 3--25 | 32 | 67 | 90 | 78 | 85 | AD Thru |
BT50 | 97143224 | BT50-MMC 32-120 | MC32 | 3--25 | 32 | 67 | 120 | 78 | 85 | AD Thru |
Catalog Number | Description | Suitable Collet | Clamping Capacity | ØD | ØD1 | “L" | "L1" MIN | "L1" MAX | Coolant Style | |
---|---|---|---|---|---|---|---|---|---|---|

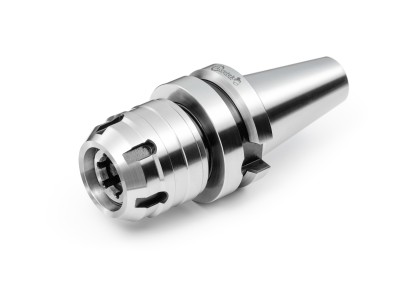

BTP30 | 971062016 | BTP30-MMC 20-80 | MC20 | 3--16 | 20 | 53 | 80 | 63 | 70 | AD Thru |
BTP40 | 971082016 | BTP40-MMC 20-80 | MC20 | 3--16 | 20 | 53 | 80 | 63 | 70 | AD Thru |
BTP40 | 971082024 | BTP40-MMC 20-120 | MC20 | 3--16 | 20 | 53 | 80 | 63 | 70 | AD Thru |
BTP40 | 971083218 | BTP40-MMC 32-90 | MC32 | 3--25 | 32 | 67 | 90 | 78 | 85 | AD Thru |
BTP40 | 971083224 | BTP40-MMC 32-120 | MC32 | 3--25 | 32 | 67 | 120 | 78 | 85 | AD Thru |
BTP50 | 971102018 | BTP50-MMC 20-90 | MC20 | 3--16 | 20 | 53 | 90 | 63 | 70 | AD Thru |
BTP50 | 971102024 | BTP50-MMC 20-120 | MC20 | 3--16 | 20 | 53 | 120 | 63 | 70 | AD Thru |
BTP50 | 971103218 | BTP50-MMC 32-90 | MC32 | 3--25 | 32 | 67 | 90 | 78 | 85 | AD Thru |
BTP50 | 971103224 | BTP50-MMC 32-120 | MC32 | 3--25 | 32 | 67 | 120 | 78 | 85 | AD Thru |
Catalog Number | Description | Suitable Collet | Clamping Capacity | ØD | ØD1 | “L" | "L1" MIN | "L1" MAX | Coolant Style | |
---|---|---|---|---|---|---|---|---|---|---|

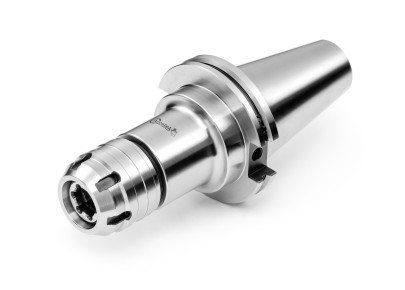

SK40 | 97192016 | SK40-MMC 20-80 | MC20 | 3--16 | 20 | 53 | 80 | 63 | 70 | AD Thru |
SK40 | 97192024 | SK40-MMC 20-120 | MC20 | 3--16 | 20 | 53 | 120 | 63 | 70 | AD Thru |
SK40 | 97193218 | SK40-MMC 32-90 | MC32 | 3--25 | 32 | 67 | 90 | 78 | 85 | AD Thru |
SK40 | 97193224 | SK40-MMC 32-120 | MC32 | 3--25 | 32 | 67 | 120 | 78 | 85 | AD Thru |
SK50 | 97212016 | SK50-MMC 20-80 | MC20 | 3--16 | 20 | 53 | 80 | 63 | 70 | AD Thru |
SK50 | 97212024 | SK50-MMC 20-120 | MC20 | 3--16 | 20 | 53 | 120 | 63 | 70 | AD Thru |
SK50 | 97213218 | SK50-MMC 32-90 | MC32 | 3--25 | 32 | 67 | 90 | 78 | 85 | AD Thru |
SK50 | 97213224 | SK50-MMC 32-120 | MC32 | 3--25 | 32 | 67 | 120 | 78 | 85 | AD Thru |
Catalog Number | Description | Suitable Collet | Clamping Capacity | ØD | ØD1 | “L" | "L1" MIN | "L1" MAX | Coolant Style | |
---|---|---|---|---|---|---|---|---|---|---|

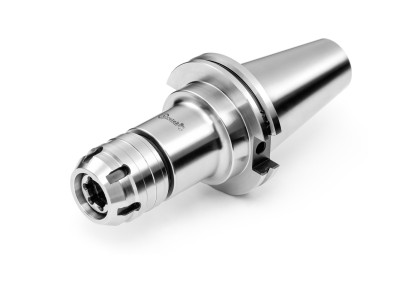

SKP40 | 971262016 | SKP40-MMC 20-80 | MC20 | 3--16 | 20 | 53 | 80 | 63 | 70 | AD Thru |
SKP40 | 971262024 | SKP40-MMC 20-120 | MC20 | 3--16 | 20 | 53 | 120 | 63 | 70 | AD Thru |
SKP40 | 971263218 | SKP40-MMC 32-90 | MC32 | 3--25 | 32 | 67 | 90 | 78 | 85 | AD Thru |
SKP40 | 971263224 | SKP40-MMC 32-120 | MC32 | 3--25 | 32 | 67 | 120 | 78 | 85 | AD Thru |
SKP50 | 971282016 | SKP50-MMC 20-80 | MC20 | 3--16 | 20 | 53 | 80 | 63 | 70 | AD Thru |
SKP50 | 971282024 | SKP50-MMC 20-120 | MC20 | 3--16 | 20 | 53 | 120 | 63 | 70 | AD Thru |
SKP50 | 971283218 | SKP50-MMC 32-90 | MC32 | 3--25 | 32 | 67 | 90 | 78 | 85 | AD Thru |
SKP50 | 971283224 | SKP50-MMC 32-120 | MC32 | 3--25 | 32 | 67 | 120 | 78 | 85 | AD Thru |
Catalog Number | Description | Suitable Collet | Clamping Capacity | ØD | ØD1 | “L" | "L1" MIN | "L1" MAX | Coolant Style | |
---|---|---|---|---|---|---|---|---|---|---|

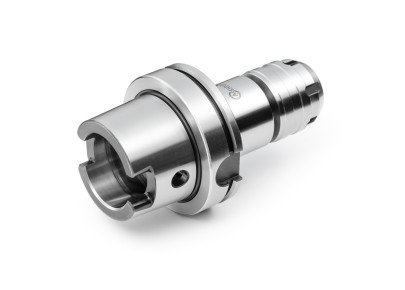

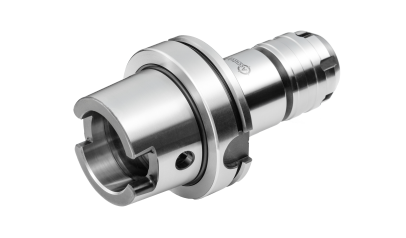

HSK 63A | 9774A2021 | HSK63A-MMC 20-105 | MC20 | 3--16 | 20 | 53 | 105 | 63 | 70 | AD Thru |
HSK 63A | 9774A2024 | HSK63A-MMC 20-120 | MC20 | 3--16 | 20 | 53 | 120 | 63 | 70 | AD Thru |
HSK 63A | 9774A3225 | HSK63A-MMC 32-125 | MC32 | 3--25 | 32 | 67 | 125 | 78 | 85 | AD Thru |
HSK 100A | 9776A2024 | HSK100A-MMC 20-120 | MC20 | 3--16 | 20 | 53 | 120 | 63 | 70 | AD Thru |
HSK 100A | 9776A3228 | HSK100A-MMC 32-140 | MC32 | 3--25 | 32 | 67 | 140 | 78 | 85 | AD Thru |
Catalog Number | Description | Suitable Collet | Clamping Capacity | ØD | ØD1 | “L" | "L1" MIN | "L1" MAX | Coolant Style | |
---|---|---|---|---|---|---|---|---|---|---|

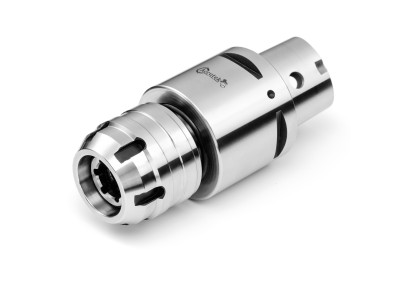

PTI 50 | 97682021 | PTI50-MMC 20-105 | MC20 | 3--16 | 20 | 53 | 105 | 63 | 70 | AD Thru |
PTI 50 | 97682024 | PTI50-MMC 20-120 | MC20 | 3--16 | 20 | 53 | 120 | 63 | 70 | AD Thru |
PTI 63 | 97692021 | PTI50-MMC 20-120 | MC20 | 3--16 | 20 | 53 | 105 | 63 | 70 | AD Thru |
PTI 63 | 97692024 | PTI50-MMC 20-120 | MC20 | 3--16 | 20 | 53 | 120 | 63 | 70 | AD Thru |
PTI 63 | 97693225 | PTI63-MMC 32-125 | MC32 | 3--25 | 32 | 67 | 125 | 78 | 85 | AD Thru |
