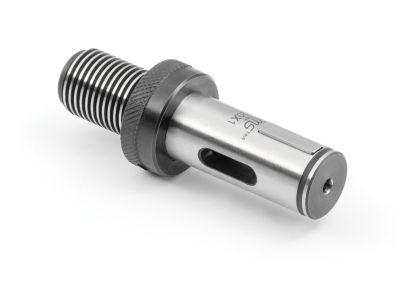

Catalog Number | Description | MT NUMBER | ØD | ØD2 | “L" | L2 | L3 | NUT PART NO. | KEY PART NO. |
---|---|---|---|---|---|---|---|---|---|
75205100 | D16x1 | 1 | 16 | 25 | 28 | 12 | 85 | S02050 | S01120 |
75208100 | D20x1 | 1 | 20 | 32 | 28 | 12 | 88 | S02080 | S01130 |
75211100 | D25x1 | 1 | 25 | 37 | 30 | 12 | 95 | S02110 | S01160 |
75211200 | D25x2 | 2 | 25 | 37 | 30 | 12 | 95 | S02110 | S01160 |
75213100 | D28x1 | 1 | 28 | 40 | 30 | 12 | 95 | S02130 | S01160 |
75213200 | D28x2 | 2 | 28 | 40 | 30 | 12 | 95 | S02130 | S01160 |
75216200 | D36x2 | 2 | 36 | 50 | 36 | 14 | 118 | S02160 | S01200 |
75216300 | D36x3 | 3 | 36 | 50 | 36 | 14 | 118 | S02160 | S01200 |
75220300 | D48x3 | 3 | 48 | 67 | 47 | 18 | 144 | S02200 | S01230 |
75220400 | D48x4 | 4 | 48 | 67 | 47 | 18 | 144 | S02200 | S01230 |

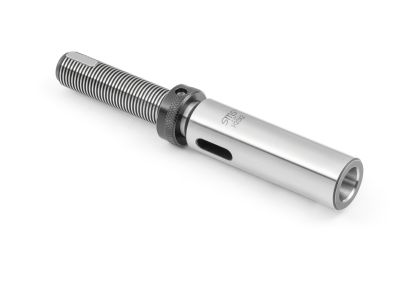

Catalog Number | Description | MT NUMBER | ØD | ØD1 | ØD2 | L1 | L3 | NUT PART NO. | KEY PART NO. |
---|---|---|---|---|---|---|---|---|---|
75805100 | H16x1 | 1 | 16 | 20 | 28 | 79 | 164 | S02050 | S01120 |
75805200 | H16x2 | 2 | 16 | 25 | 28 | 94 | 179 | S02050 | S01120 |
75808200 | H20x2 | 2 | 20 | 28 | 32 | 94 | 182 | S02080 | S01130 |
75811300 | H25x3 | 3 | 25 | 36 | 37 | 117 | 212 | S02110 | S01160 |
75813300 | H28x3 | 3 | 28 | 36 | 40 | 117 | 212 | S02130 | S01160 |
75816400 | H36x4 | 4 | 36 | 48 | 50 | 146 | 264 | S02160 | S01200 |

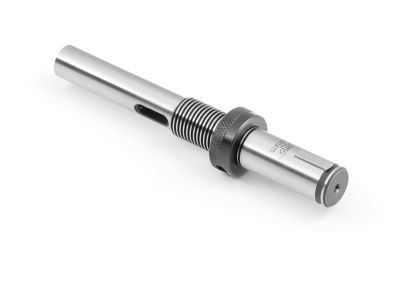

Catalog Number | Description | MT NUMBER | ØD | ØD1 | ØD2 | L1 | L3 | NUT PART NO. | KEY PART NO. |
---|---|---|---|---|---|---|---|---|---|
75505105 | F16x1x25 | 16 | 16 | 25 | 25 | 110 | S02050 | S01120 | 1 |
75505110 | F16x1x50 | 16 | 16 | 25 | 50 | 135 | S02050 | S01120 | 1 |
75505115 | F16x1x75 | 16 | 16 | 25 | 75 | 160 | S02050 | S01120 | 1 |
75505120 | F16x1x100 | 16 | 16 | 25 | 100 | 185 | S02050 | S01120 | 1 |
75508105 | F20x1x25 | 17 | 20 | 32 | 25 | 113 | S02080 | S01130 | 1 |
75508110 | F20x1x50 | 17 | 20 | 32 | 50 | 138 | S02080 | S01130 | 1 |
75508115 | F20x1x75 | 17 | 20 | 32 | 75 | 163 | S02080 | S01130 | 1 |
75508120 | F20x1x100 | 17 | 20 | 32 | 100 | 188 | S02080 | S01130 | 1 |
75511105 | F25x1x25 | 22 | 25 | 37 | 25 | 120 | S02110 | S01160 | 1 |
75511110 | F25x1x50 | 22 | 25 | 37 | 50 | 145 | S02110 | S01160 | 1 |
75511115 | F25x1x75 | 22 | 25 | 37 | 75 | 170 | S02110 | S01160 | 1 |
75511120 | F25x1x100 | 22 | 25 | 37 | 100 | 195 | S02110 | S01160 | 1 |
75511205 | F25x2x25 | 25 | 25 | 37 | 25 | 120 | S02110 | S01160 | 2 |
75511210 | F25x2x50 | 25 | 25 | 37 | 50 | 145 | S02110 | S01160 | 2 |
75511215 | F25x2x75 | 25 | 25 | 37 | 75 | 170 | S02110 | S01160 | 2 |
75511220 | F25x2x100 | 25 | 25 | 37 | 100 | 195 | S02110 | S01160 | 2 |
75513105 | F28x1x25 | 25 | 28 | 40 | 25 | 120 | S02130 | S01180 | 1 |
75513110 | F28x1x50 | 25 | 28 | 40 | 50 | 145 | S02130 | S01180 | 1 |
75513115 | F28x1x75 | 25 | 28 | 40 | 75 | 170 | S02130 | S01180 | 1 |
75513120 | F28x1x100 | 25 | 28 | 40 | 100 | 195 | S02130 | S01180 | 1 |
75513205 | F28x2x25 | 25 | 28 | 40 | 25 | 120 | S02130 | S01180 | 2 |
75513210 | F28x2x50 | 25 | 28 | 40 | 50 | 145 | S02130 | S01180 | 2 |
75513215 | F28x2x75 | 25 | 28 | 40 | 75 | 170 | S02130 | S01180 | 2 |
75513220 | F28x2x100 | 25 | 28 | 40 | 100 | 195 | S02130 | S01180 | 2 |
75516206 | F36x2x30 | 33 | 36 | 50 | 30 | 148 | S02160 | S01200 | 2 |
75516212 | F36x2x60 | 33 | 36 | 50 | 60 | 178 | S02160 | S01200 | 2 |
75516218 | F36x2x90 | 33 | 36 | 50 | 90 | 208 | S02160 | S01200 | 2 |
75516224 | F36x2x120 | 33 | 36 | 50 | 120 | 238 | S02160 | S01200 | 2 |
75516306 | F36x3x30 | 33 | 36 | 50 | 30 | 148 | S02160 | S01200 | 3 |
75516312 | F36x3x60 | 33 | 36 | 50 | 60 | 178 | S02160 | S01200 | 3 |
75516318 | F36x3x90 | 33 | 36 | 50 | 90 | 208 | S02160 | S01200 | 3 |
75516324 | F36x3x120 | 33 | 36 | 50 | 120 | 238 | S02160 | S01200 | 3 |
75520308 | F48x3x40 | 45 | 48 | 67 | 40 | 184 | S02200 | S01230 | 3 |
75520316 | F48x3x80 | 45 | 48 | 67 | 80 | 224 | S02200 | S01230 | 3 |
75520324 | F48x3x120 | 45 | 48 | 67 | 120 | 264 | S02200 | S01230 | 3 |
75520332 | F48x3x160 | 45 | 48 | 67 | 160 | 304 | S02200 | S01230 | 3 |
75520408 | F48x4x40 | 45 | 48 | 67 | 40 | 184 | S02200 | S01230 | 4 |
75520416 | F48x4x80 | 45 | 48 | 67 | 80 | 224 | S02200 | S01230 | 4 |
75520424 | F48x4x120 | 45 | 48 | 67 | 120 | 264 | S02200 | S01230 | 4 |
75520432 | F48x4x160 | 45 | 48 | 67 | 160 | 304 | S02200 | S01230 | 4 |

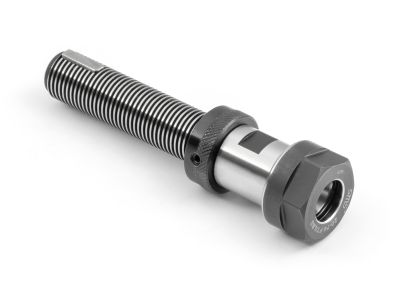

Catalog Number | Description | ER COLLET | ØD | ØD 1 | "L" |
---|---|---|---|---|---|
872T16106 | Tr.16x1.5-CHE 16-30 | ER16 | 16 | 28 | 30 |
872T16110 | Tr.16x1.5-CHE 16-50 | ER16 | 16 | 28 | 50 |
872T16210 | Tr.16x1.5-CHE 20-50 | ER20 | 16 | 34 | 50 |
872T20110 | Tr.20x2-CHE 16-50 | ER16 | 20 | 28 | 50 |
872T20212 | Tr.20x2-CHE 20-60 | ER20 | 20 | 34 | 60 |
872T28212 | Tr.28x2-CHE 20-60 | ER20 | 28 | 34 | 60 |
872T28312 | Tr.28x2-CHE 25-60 | ER25 | 28 | 42 | 60 |
